Baumaschinen und Windkraftanlagen – Grundlagen: Vollständiger Leitfaden zur Auswahl und zum Verständnis von geschmiedeten Planetenträgern
Baumaschinen und Windkraftanlagen – Grundlagen: Vollständiger Leitfaden zur Auswahl und zum Verständnis von geschmiedeten Planetenträgern

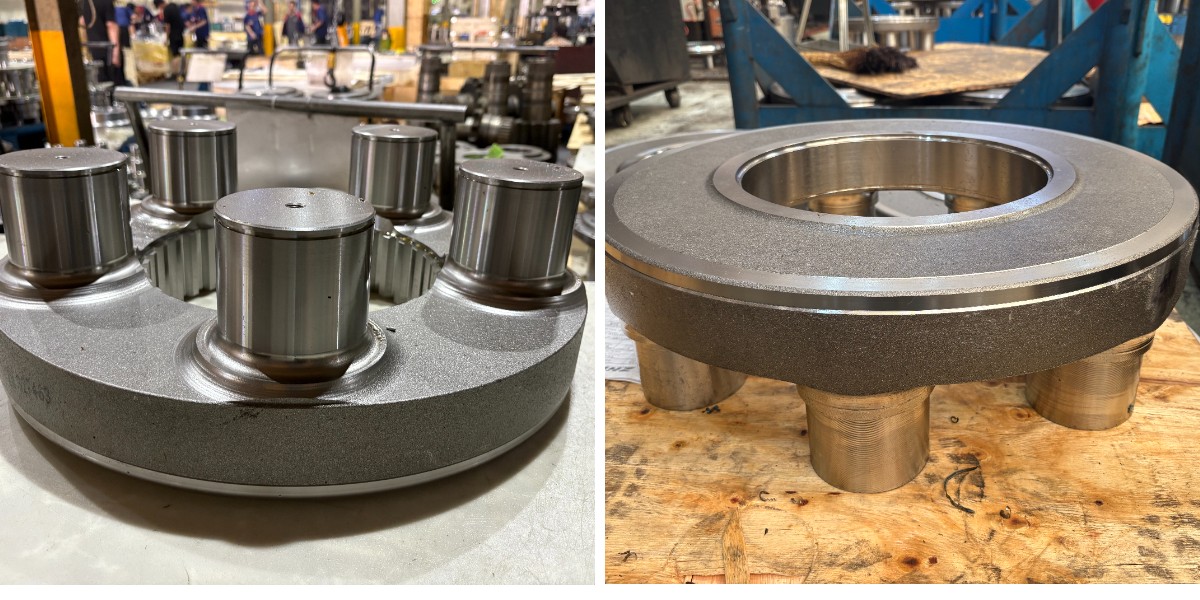

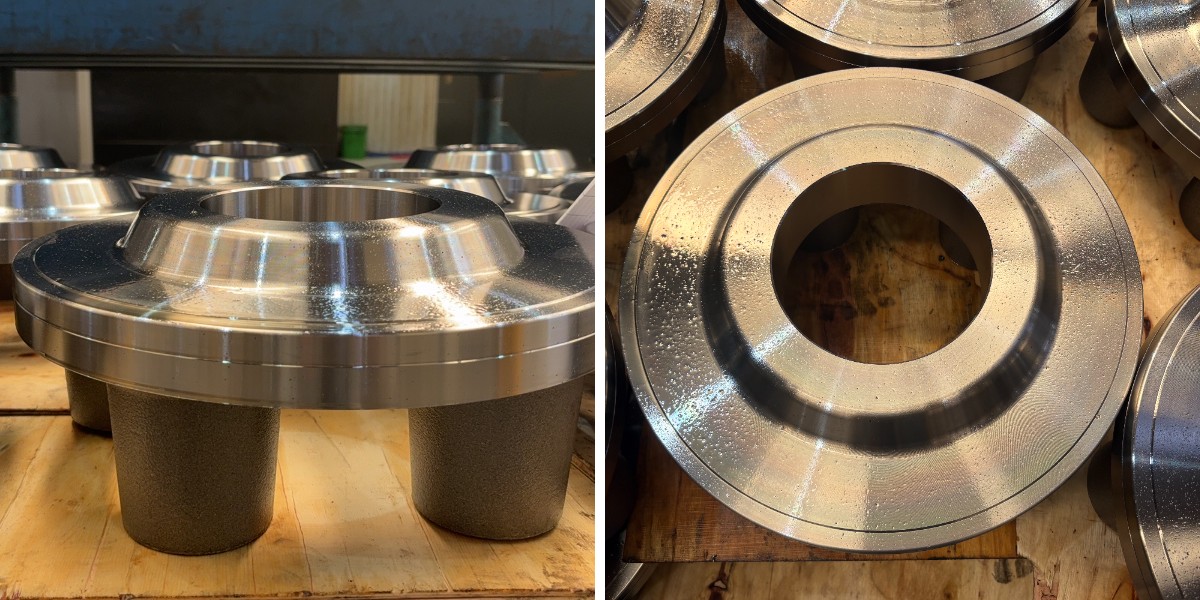

In den Bereichen Windkraft und Schwermaschinen ist der Planetenradträger eine wichtige Getriebekomponente für die Drehung, Neigungsverstellung, Gierung und Drehung des Fahrzeugs. Der Planetenradträger spielt als zentraler tragender Teil der Planetengetriebestruktur eine entscheidende Rolle bei der Übertragung großer Drehmomente, der Unterstützung von Planetenrädern, dem Lastausgleich und der Pufferung von Stößen. Geschmiedete Planetenräder, die im Schmiedeverfahren hergestellt werden, zeichnen sich durch Eigenschaften wie dichte Struktur, durchgehende Metalllinien, hohe Festigkeit, Dauerfestigkeit und Schlagfestigkeit aus und sind zu einem unverzichtbaren Kernbestandteil von Getrieben in Windkraftanlagen und Schwermaschinen geworden. Sie bilden zudem eine wichtige Grundlage für den langfristigen und zuverlässigen Betrieb der Anlagen.
1. Geschmiedetes Planetenrad: Besser geeignet für Hochleistungs-Drehzahlreduzierer
Herkömmlich gegossene oder geschweißte Planetengetriebe neigen zu innerer Porosität, Gaseinschlüssen und Spannungskonzentrationen. Unter hohen und wechselnden Belastungen verformen, reißen oder brechen sie leicht und erfüllen somit nicht die strengen Betriebsbedingungen von Windkraftanlagen und Schwermaschinen.
Geschmiedete Planetenräder bieten jedoch durch Hochtemperaturschmieden erhebliche Vorteile:
Höhere Festigkeit und Steifigkeit: Die geschmiedete Struktur ist dicht, was die Zug-, Torsions- und Schlagfestigkeit deutlich verbessert und die Fähigkeit bietet, extrem großen Drehmomenten und Kippmomenten standzuhalten;
Längere Lebensdauer: Durch die durchgehenden und vollständigen Metallflussleitungen sind sie weniger anfällig für Ermüdungsrisse im Langzeitbetrieb, wodurch das Risiko von Anlagenstillständen deutlich reduziert wird;
Höhere Maßgenauigkeit: Nahezu endkonturnahes Schmieden, kombiniert mit präziser Bearbeitung, gewährleistet eine höhere Koaxialität und Positionsgenauigkeit sowie ein präziseres Zusammenwirken mit Zahnrädern und Lagern;
Bessere Verschleißfestigkeit und Stabilität: Nach einer Wärmebehandlung wie Abschrecken und Anlassen werden Härte und Zähigkeit ausgeglichen, wodurch eine langfristige, kontinuierliche Nutzung möglich ist.
Bei hochzuverlässigen Untersetzungsgetrieben sind geschmiedete Planetenräder nahezu die Standardkonfiguration in der Industrie.
2. Anwendung von geschmiedeten Planetenrädern in zwei Kernbereichen
(1) Windkraftanlage: Neigungsverstellung und Neigungswinkelverstellreduzierer
Windkraftanlagen sind in freier Natur, im Hochland sowie in Küstengebieten im Einsatz und unterliegen dabei komplexen Betriebsbedingungen und starken Lastschwankungen. Bei Windkraftgetrieben werden geschmiedete Planetenräder vorwiegend für folgende Zwecke eingesetzt:
Pitchsystem der Windkraftanlage: Es widersteht den enormen Stoßbelastungen durch starke Winde und gewährleistet so die Stabilität der Gondel;
Pitch-Verstellgetriebe: Präzise Anpassung des Blattwinkels an Windgeschwindigkeitsänderungen und Verbesserung der Stromerzeugungseffizienz;
Äußerst witterungsbeständig, mit hoher Ermüdungsfestigkeit, unempfindlich gegenüber niedrigen Temperaturen, Sand und Salznebel.
(2) Schwermaschinenbau: Verschiedene Drehzahlreduzierer
Die Rotationsmechanismen von Baggern, Kränen, Betonpumpen und Drehbohranlagen basieren maßgeblich auf Getrieben. Bei schweren Maschinen werden geschmiedete Planetenräder hauptsächlich für folgende Zwecke eingesetzt:
Oberer Fahrzeugrotationsreduzierer von Baggern: Unterstützt die Rotation des Oberwagens und bietet Widerstandsfähigkeit gegen Stöße und Vibrationen;
Rotationsmechanismen von Kränen und Hubarbeitsbühnen: Aufrechterhaltung der Stabilität unter hohen Lasten, Erhöhung der Betriebssicherheit;
Reduzierstücke für Bergbaumaschinen und Rammgeräte: Anpassung an raue Baustellenbedingungen, Reduzierung von Verschleiß und Ausfällen.
Ob im Infrastrukturbau oder im Betrieb und der Wartung von Windkraftanlagen – geschmiedete Planetenräder spielen die Rolle des „Kraftrückgrats“ in Drehzahlreduzierern.
3. Auswahlkriterien für geschmiedete Planetenräder für Windkraftanlagen und Schwermaschinen
Bei der Auswahl eines Planetengetriebes für ein Untersetzungsgetriebe sollten folgende Punkte berücksichtigt werden:
Schmiedeverfahren: Um innere Defekte zu vermeiden, sollten Verfahren wie Gesenkschmieden, Ringschmieden und Freiformschmieden bevorzugt werden;
Werkstoffauswahl: Häufig verwendete legierte Stahlschmiedeteile wie 42CrMo, 35CrMo und 20CrMnTi mit ausgewogener Festigkeit und Zähigkeit;
Wärmebehandlungsspezifikationen: Vollständige Wärmebehandlung wie Abschrecken und Anlassen, um Härte und Zähigkeit innen und außen zu gewährleisten;
Genauigkeit und Inspektion: Hohe Maßgenauigkeit durch zerstörungsfreie Ultraschall- und Magnetpulverprüfung gemäß Industriestandards;
Anpassung an die Arbeitslast: Individuell anpassbare Struktur, Größe und Oberflächenbehandlung je nach den unterschiedlichen Anforderungen von Windkraftanlagen und Schwermaschinen.
4. Fazit
Obwohl das Planetenrad klein ist, stellt es das zentrale tragende Bauteil des Untersetzungsgetriebes dar. In der Windkraft- und Baumaschinenindustrie sind nur hochwertige, geschmiedete Planetenräder in der Lage, langfristig hohen Belastungen, Stößen, Materialermüdung und komplexen Umgebungsbedingungen standzuhalten und so den stabilen, sicheren und effizienten Betrieb der Anlagen zu gewährleisten.
Unser Unternehmen ist auf die Fertigung verschiedener geschmiedeter Planetengetriebe spezialisiert und deckt ein umfassendes Produktspektrum ab, darunter Untersetzungsgetriebe für Windkraftanlagen (Gier- und Nickachse) sowie Untersetzungsgetriebe für Baumaschinen. Wir bieten Ihnen die Komplettlösung vom Schmieden über die Wärmebehandlung bis hin zur präzisen Endbearbeitung – mit gleichbleibend hoher Qualität und zuverlässigen Lieferterminen. Wir sind ein langjähriger, vertrauenswürdiger Partner für Anlagenhersteller im In- und Ausland.
